Jakie są wymagania bezpieczeństwa przy transporcie cieczy w cysternach?

Codziennie po polskich drogach jeżdżą cysterny wypełnione paliwem, chemikaliami i innymi cieczami, o których rzadko myślisz w kontekście bezpieczeństwa. Jeśli chcesz zrozumieć, jakie wymagania muszą spełnić takie pojazdy, dobrze trafiłeś. Z tego tekstu dowiesz się, jakie przepisy, procedury i szkolenia stoją za bezpiecznym transportem cieczy w cysternach.

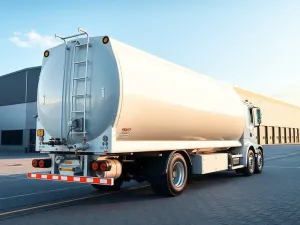

Co to jest cysterna i jakie przepisy regulują transport cieczy?

Cysterna w rozumieniu przepisów to specjalne urządzenie transportowe do przewozu cieczy o pojemności powyżej 450 litrów. Może to być zarówno cysterna stała zamontowana na podwoziu, jak i kontener-cysterna przewożony na naczepie lub wagonie. W każdym przypadku konstrukcja i przeznaczenie takiego zbiornika są ściśle powiązane z rodzajem ładunku, który ma być przewożony.

Przewóz towarów niebezpiecznych w cysternach drogowych opiera się na spójnym zestawie regulacji międzynarodowych i krajowych. Najważniejsza jest Europejska Umowa ADR sporządzona w Genewie 30 września 1957 r. (Dz.U. 1975 nr 35 poz. 189), która określa wymagania techniczne dla pojazdów, zasady przewozu oraz klasyfikację materiałów niebezpiecznych. Na jej podstawie powstała polska ustawa z 19 sierpnia 2011 r. o przewozie towarów niebezpiecznych (Dz.U. 2011 nr 227 poz. 1367), a dla transportu lotniczego – ustawa z 5 sierpnia 2022 r. o transporcie materiałów niebezpiecznych drogą powietrzną (Dz.U. 2022 poz. 1715).

Podstawowe pojęcia

W ujęciu ADR cysterna to nie tylko „zbiornik na kołach”. To kompletny system obejmujący zbiornik, armaturę, zawory, króćce, instalację pomiarową oraz zabezpieczenia przed wyciekiem czy wybuchem. Już sama pojemność powyżej 450 litrów sprawia, że taki sprzęt podlega szczególnym wymaganiom, których nie stosuje się do zwykłych kanistrów czy małych pojemników.

W praktyce transport cieczy w cysternach dotyczy nie tylko paliw, ale też wielu innych substancji chemicznych, które mogą być łatwopalne, toksyczne albo groźne dla środowiska wodnego. Dlaczego ma to znaczenie przy projektowaniu pojazdu i planowaniu przewozu? Bo każdy z tych czynników wpływa na to, jakiej konstrukcji cysterna będzie bezpieczna dla danego ładunku.

Najważniejsze akty prawne ADR i krajowe

Umowa ADR opisuje wymagania dla opakowań, cystern, załogi, dokumentacji, a nawet sposobu postępowania w razie wypadku. W Polsce jej zapisy przenosi się do prawa krajowego poprzez ustawę o przewozie towarów niebezpiecznych oraz akty wykonawcze. Dzięki temu kierowca poruszający się po różnych krajach Europy stosuje te same zasady oznakowania, wyposażenia pojazdu i zabezpieczania ładunku.

Do ADR i ustaw krajowych odwołują się też szczegółowe normy techniczne, jak IEC 60079 (części 0 i 14) dotyczące instalacji elektrycznych w strefach zagrożonych wybuchem. Ten zestaw regulacji sprawia, że wymagania bezpieczeństwa nie są dowolną interpretacją przewoźnika, ale jasno opisanym standardem, który musi spełnić zarówno sprzęt, jak i załoga.

Bezpieczeństwo ludzi, środowiska i ruchu lądowego w czasie przewozu, załadunku i rozładunku cieczy w cysternach jest nadrzędnym celem przepisów ADR i ustaw krajowych.

Jakie wymagania musi spełniać cysterna do przewozu cieczy?

Konstrukcja cysterny do przewozu cieczy niebezpiecznych to wynik połączenia wymagań ADR, norm technicznych i homologacji pojazdu. Typ materiału, jego temperatura zapłonu, ciśnienie par oraz sposób napełniania decydują o tym, jaki rodzaj cysterny można zastosować. Szczególne znaczenie mają tu pojazdy typu AT i FL.

Typy pojazdów AT i FL

Pojazd typu AT przeznaczony jest do przewozu paliw ciekłych o określonych parametrach (na przykład oleju napędowego) oraz gazów palnych w stałych cysternach i kontenerach-cysternach. To konstrukcja spełniająca wymogi ADR dla ładunków zapalnych, ale bez najbardziej zaawansowanych zabezpieczeń stosowanych przy substancjach szczególnie wrażliwych.

Pojazd typu FL zaprojektowano z myślą o ciekłych materiałach o temperaturze zapłonu nie wyższej niż 60°C, gazach palnych oraz tak wymagających produktach jak nadtlenek wodoru. Ma znacznie rozbudowaną listę wymogów konstrukcyjnych i zabezpieczeń w porównaniu z typem AT. Obejmuje to między innymi dodatkowe systemy przeciwpożarowe, rozwiązania ograniczające możliwość iskrzenia oraz lepsze zabezpieczenie armatury przed uszkodzeniami mechanicznymi.

Pojazdem typu FL można przewozić towary niebezpieczne dopuszczone dla pojazdów AT, ale w drugą stronę – z AT na ładunki wymagające FL – już nie wolno.

Wyposażenie techniczne i homologacja

Każdy pojazd-cysterna przeznaczony do przewozu cieczy niebezpiecznych musi przejść pierwsze badanie techniczne w specjalistycznym zakładzie diagnostycznym. Ciągnik siodłowy oraz naczepa muszą mieć homologację uwzględniającą wymagania ADR, a cały zestaw musi posiadać świadectwo dopuszczenia wydane w państwie rejestracji pojazdu.

Konstrukcja pojazdu musi gwarantować, że silnik, układ wydechowy i układ hamowania długotrwałego nie narażają ładunku na nadmierne nagrzanie czy zapłon. Cysterna powinna mieć główny wyłącznik akumulatora, a instalacja elektryczna musi być przystosowana do pracy w strefie zagrożenia wybuchem zgodnie z normą IEC 60079 (części 0 i 14). Pojazdy ADR muszą być też wyposażone w urządzenia ograniczające prędkość zgodne z Regulaminem nr 89 EKG ONZ lub Dyrektywą 92/24/EWG.

Badanie techniczne pojazdu ADR wykonuje się raz w roku, co pozwala potwierdzić, że wszystkie systemy bezpieczeństwa cysterny działają prawidłowo.

Kod cysterny i dobór do ładunku

Każda cysterna ma przypisany czterocyfrowy kod cysterny, w którym zakodowano informacje o typie konstrukcji, dopuszczalnym ciśnieniu, rodzaju otworów oraz zaworów powietrznych. Kody te odpowiadają określonym poziomom bezpieczeństwa i są bezpośrednio powiązane z rodzajem materiału, jaki wolno przewozić w danym zbiorniku.

W praktyce kod cysterny pozwala precyzyjnie dopasować pojazd do parametrów cieczy. Innej konstrukcji wymaga paliwo o niższej lotności, a innej bardzo reaktywny nadtlenek wodoru. Co się stanie, jeśli cysterna o niewłaściwym kodzie zostanie użyta do nieodpowiedniego ładunku? Wzrasta ryzyko uszkodzenia zbiornika, wycieku lub gwałtownej reakcji chemicznej, a to bezpośrednio przekłada się na zagrożenie dla ludzi i środowiska.

Jak bezpiecznie prowadzić załadunek i rozładunek cieczy?

Operacje załadunku i rozładunku cieczy w cysternach to momenty o największym ryzyku. Dochodzi wtedy do otwarcia zbiornika, podłączenia węży, pracy w strefie, gdzie mogą pojawić się opary i mieszaniny wybuchowe. Dlatego procedury muszą być ścisłe, a ich przestrzeganie nie może zależeć od „zdrowego rozsądku” pojedynczej osoby.

Przygotowanie pojazdu przed operacją

Kierowca-operator powinien najpierw wyeliminować ryzyko niespodziewanego przemieszczenia się pojazdu. Zabezpiecza kluczyki, umieszcza wyraźną tabliczkę informacyjną na kierownicy, zaciąga hamulec ręczny i klinuje koła. Dodatkowo należy odłączyć instalację elektryczną oraz zachować szczególną ostrożność w pobliżu systemów poduszek powietrznych, które w razie przypadkowego zadziałania mogą spowodować niebezpieczne szarpnięcie konstrukcji.

W praktyce przy przygotowaniu zestawu do napełniania lub opróżniania sprawdza się między innymi:

• ustawienie pojazdu na możliwie równej i stabilnej nawierzchni,
• zabezpieczenie miejsca pracy przed dostępem osób postronnych,
• rozstawienie klinów pod kołami wszystkich osi,
• sprawdzenie, czy hamulec postojowy jest zaciągnięty i działa poprawnie.

Cysterny mogą być napełniane albo opróżniane pod ciśnieniem, a wewnątrz zbiornika często utrzymuje się ciśnienie resztkowe. Przed odkręceniem zaworów trzeba więc upewnić się, że ciśnienie zostało bezpiecznie uwolnione. Zaniedbanie tego obowiązku może skończyć się gwałtownym wyrzutem cieczy lub oparów.

Środki ochrony i organizacja stanowiska

Załadunek i rozładunek wymagają stosowania środków ochrony indywidualnej. Chodzi nie tylko o rękawice i ochronę głowy, ale też o uprząż zabezpieczającą przed upadkiem z wysokości, gdy pracownik wchodzi na pomost przy cysternie. Cały personel musi mieć właściwe przeszkolenie, bo sama obecność sprzętu ochronnego nic nie da, jeśli nikt nie potrafi go poprawnie użyć.

Do bezpiecznego dostępu na górę cysterny stosuje się suwnice bramowe, platformy robocze lub inne stałe konstrukcje. Nie wolno używać przenośnych ani niezabezpieczonych drabin. Czy można przyspieszyć pracę rezygnując z części zabezpieczeń? Krótkotrwała oszczędność czasu szybko znika, gdy dojdzie do wypadku lub wycieku, który unieruchomi instalację na wiele godzin.

Na stanowisku załadunku i rozładunku stosuje się różne środki organizacyjne i techniczne, na przykład:

• wyznaczenie strefy zagrożenia z wyraźnymi oznaczeniami,
• dostępność sprzętu przeciwpożarowego w zasięgu kilku kroków,
• zapewnienie łączności z dyspozytornią lub służbami zakładowymi,
• prowadzenie dokumentacji potwierdzającej wykonanie kontroli przed rozpoczęciem pracy.

Jakie kwalifikacje musi mieć kierowca cysterny ADR?

Kierowca prowadzący cysternę z cieczami niebezpiecznymi odpowiada nie tylko za pojazd, ale też za setki, a czasem tysiące litrów ładunku o podwyższonym ryzyku. Nic dziwnego, że wymagania są znacznie wyższe niż w przypadku zwykłego prawa jazdy. Na polskim rynku pracy tacy kierowcy są poszukiwani, a stawki za przewozy ADR należą do bardziej atrakcyjnych.

Kursy ADR dla kierowców

Do prowadzenia cystern ADR kierowca musi mieć ukończone co najmniej 21 lat oraz zaliczony kurs podstawowy ADR. Kolejny etap to kurs specjalistyczny ADR dla cystern zakończony egzaminem państwowym obejmującym 18 pytań testowych, z czego co najmniej 12 odpowiedzi musi być prawidłowych. Kursy mogą prowadzić tylko ośrodki wpisane do rejestru, który prowadzi marszałek województwa.

Proces uzyskania uprawnień wygląda etapowo:

1. uzyskanie doświadczenia w prowadzeniu pojazdów ciężarowych i osiągnięcie wieku 21 lat,
2. ukończenie kursu podstawowego ADR zakończonego egzaminem,
3. odbycie kursu specjalistycznego ADR na cysterny,
4. zdanie egzaminu państwowego w certyfikowanym ośrodku.

Po co tak rozbudowany system szkoleń? Bo kierowca cysterny musi znać nie tylko przepisy, ale też budowę zbiornika, zasady oznaczenia cysterny, procedury awaryjne oraz sposoby współpracy ze służbami ratowniczymi w razie zdarzenia na drodze.

Odnowienie uprawnień

Uprawnienia ADR dla kierowców cystern wydaje się na okres 5 lat. W ostatnim roku ich ważności można je odnowić, ponownie odbywając kurs podstawowy i zdając egzaminy państwowe. Dzięki temu kierowca uaktualnia wiedzę o zmianach w ADR, nowych wymaganiach technicznych i doświadczeniach z wypadków, które wpływają na zmiany w przepisach.

W praktyce wielu przewoźników wspiera kierowców w utrzymaniu uprawnień, bo bez ważnego świadectwa szkolenia ADR nie wolno zlecać im przewozu towarów niebezpiecznych. Dla samych kierowców jest to szansa na bardziej stabilne zatrudnienie i wyższe wynagrodzenie za pracę w wymagających warunkach.

Jak oznakować i kontrolować cysternę z cieczą niebezpieczną?

Prawidłowe oznakowanie cysterny oraz regularne kontrole techniczne decydują o tym, czy służby i inni uczestnicy ruchu są w stanie szybko ocenić ryzyko związane z danym pojazdem. Informacje na tablicach i nalepkach ostrzegawczych mówią, jaki rodzaj cieczy znajduje się w zbiorniku i jakie zagrożenia mogą się pojawić w razie wypadku lub wycieku.

Cysterna przewożąca ciecze niebezpieczne musi być oznakowana pomarańczowymi tablicami z czarną obwódką oraz numerami UN, a także tablicami czerwonymi z rysunkiem płomienia i białymi z symbolem ryby i drzewa dla zagrożeń środowiskowych. Wykorzystuje się zarówno tablice ostrzegawcze bez numerów, tablice z numerami, jak i nalepki ostrzegawcze. Ich rozmieszczenie zależy od tego, czy w cysternie znajduje się jedna ciecz, czy różne substancje, ale zwykle umieszcza się je z przodu, z tyłu oraz wzdłuż osi cysterny.

Badania techniczne cystern oraz badania pojazdu ADR wykonuje się raz w roku w zakładach diagnostycznych uprawnionych przez Transportowy Dozór Techniczny, który podlega ministrowi właściwemu do spraw transportu. Wykaz takich jednostek dostępny jest w oddziałach terenowych TDT. Dzięki corocznym przeglądom przewoźnik wie, że cysterna zachowuje wymagany poziom szczelności, wytrzymałości i sprawności instalacji, a przewóz cieczy odbywa się z zachowaniem wymagań bezpieczeństwa zapisanych w ADR i prawie krajowym.
